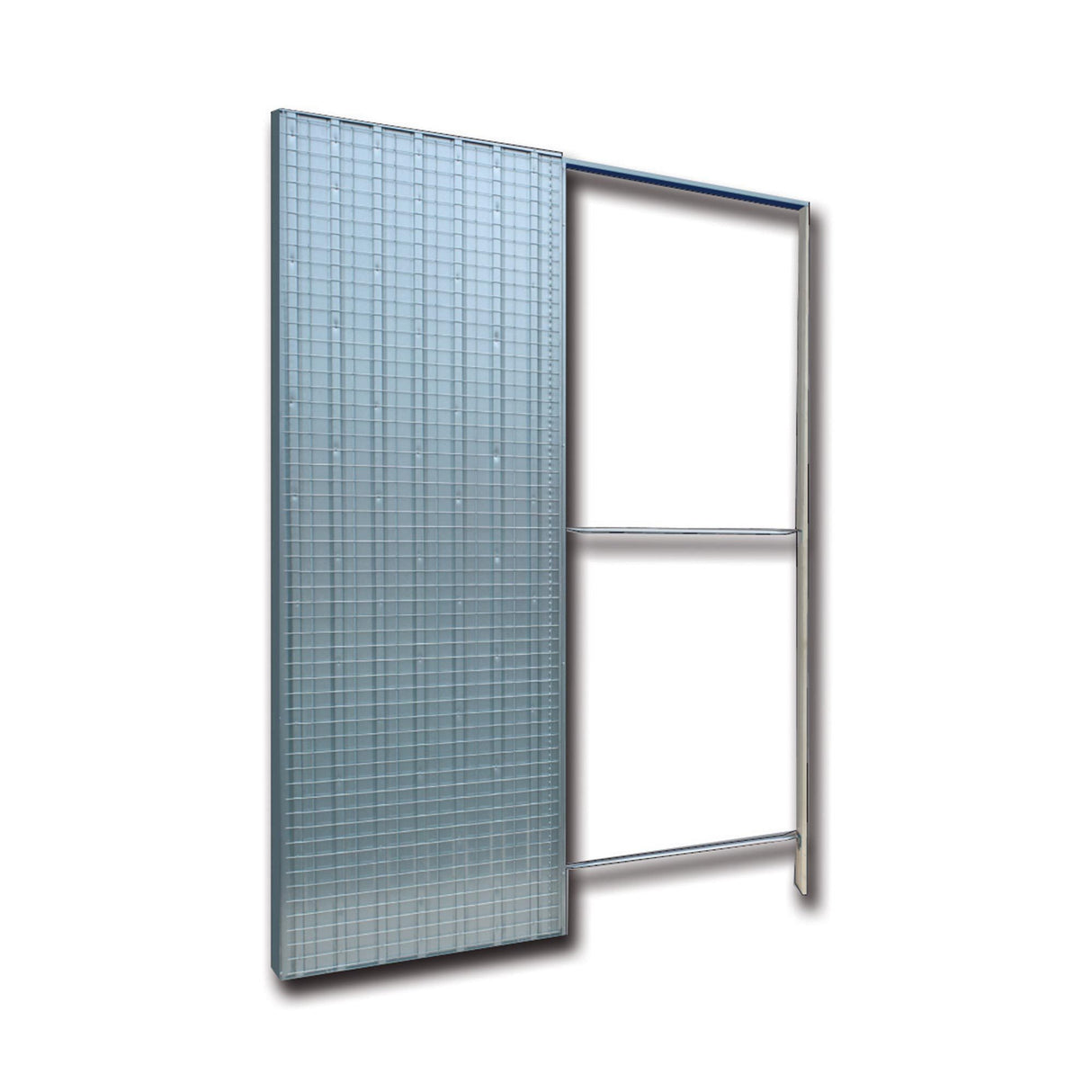

The Counterframe doortech plaster It is internal to 56/70 mm for masonry walls with a nominal finished thickness of 105/125 mm. The expected light dimensions go from 600 to 1200 for the single door and from 1200 to 2400 for the double door. The expected height size are: 2000, 2100. Scrigno offers a 10 -year guarantee on the sliding system.
The scrolling guide It consists of an extruded aluminum profile profile Lega 6060 (100 kg flow rate, weight 0.83 kg/m) properly shaped to ensure the perfect centering of the trolleys and the insertion of PVC side spaces adequate to the thickness of the wall intended to host the frame .
Technical specifications
- from n. 2 side hips Made in a single galvanized sheet metal tape (thickness 5/10 mm) vertically (Greek step 100 mm) to give rigness to it, complete with horizontal reinforcements (n ° 6 by side) of 2 mm or 7 mm height according to the thickness of the finished part
-
lower base in galvanized sheet metal (8/10 mm thick) with preparation for fixing on the ground of the bin and for fixing driving nose for the door
-
top in galvanized sheet metal (8/10 mm thick) with integrated holder and obtained from the profile
-
rear in galvanized sheet metal (5/10 thick) with Ponticelli for fixing to the plasterboard structure
-
front mask of removable closure intended for containing during the installation and the subsequent assembly phase of the plasterboard panels, equipped with pockets to host the alignment spacers.
Cart kit
- Pair of trolleys (maximum range 100 kg per torque) with four wheels with pivot mounted on the ball bear; Body loaded nylon trolley and loaded nylon wheels
- Pair of galvanized sheet metal suspension plates (thickness 30/10 mm) suitably shaped to allow assembly of the door to the sliding system
- Firm of joke made of nylon complete with locking wheat and joke
- Nasello Guide Anta with thicknesses to regulate the height compared to the finished floor floor
- Screws and bolts for fixing trolleys to the door panel.
Technical data sheet / Frame footprints
Click here for the technical data sheet
Click here for the footprint
Frame assembly instructions
Anta assembly instructions
